Процесс производства гидравлического цилиндра
- Гильза цилиндра

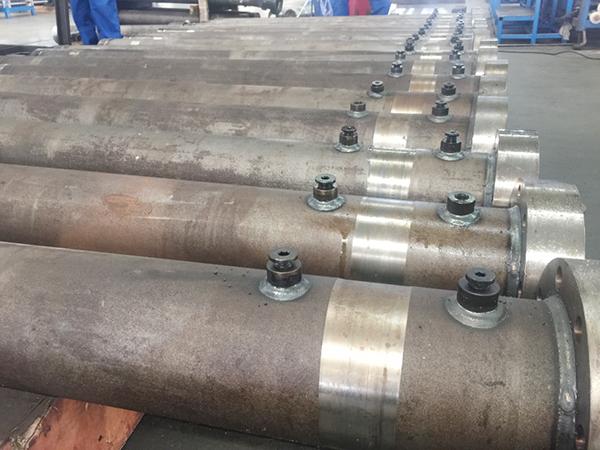

a. Подготовка (цельнотянутая стальная труба) - проверка (сырье и т. д.) - закалка и отпуск (деталей) - обработка (внешняя сторона, выступы, припуск расточного шва, припуск загибочного шва и т. д.) - испытание на твердость при отпуске - сварка (сварное соединение труб, фланцев и других деталей) - расточка или шлифование (грубая расточка, расточка, прокатка) - обработка (паз для отверстия или внутренняя и внешняя резьба) - сборка (сверление) - проверка - антикоррозийная обработка, хранение.
b. Подготовка (ковка) - проверка (сырье, осмотр и др.), сварка (заготовка стыкового шва) – выявление дефектов сварки, черновая обработка- отпуск (деталей), обработка (поверхность, выступы, припуск на расточный шов, припуск на фланцевый шов и т. д.) - испытание на твердость при отпуске - сварка (сварка стыков труб, фланцев и др.)- расточка или шлифовка (грубая расточка, расточка, прокатка)- обработка (паз для отверстия или внутренняя и внешняя резьба) и сборка (сверление)- проверка - антикоррозийная обработка, хранение. - Шток поршня
Подготовка - проверка (сертификация сырья и т. д.) - черновая обработка - закалка и отпуск (деталей) - испытание на твердость - обработка (грубая, точная обработка) - шлифование (шлифовальный круг) - твердый хром (твердое хромирование) или термообработка поверхности (деталь)- полировка - проверка - антикоррозийная обработка и хранение.
- Направляющее кольцо поршня
Сырье - проверка (сертификация сырья, проверка заготовки и др.) - черновая обработка - точная обработка - проверка - антикоррозийная обработка и хранение - Головка цилиндра (шариковая головка/наконечник штока)
Подготовка - проверка (сертификация сырья и т. д.) - черновая обработка - закалка и отпуск (деталей)- испытание на твердость - обработка (грубая, точная обработка шариковой головки, осуществление внутренней и наружной резьбы) - распилка - фрезерование - сверление – шлифовка (отверстий или горловины) - проверка - антикоррозийная обработка и хранение. - Корпус цилиндра

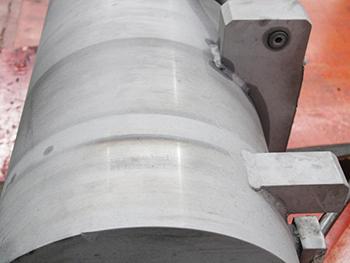

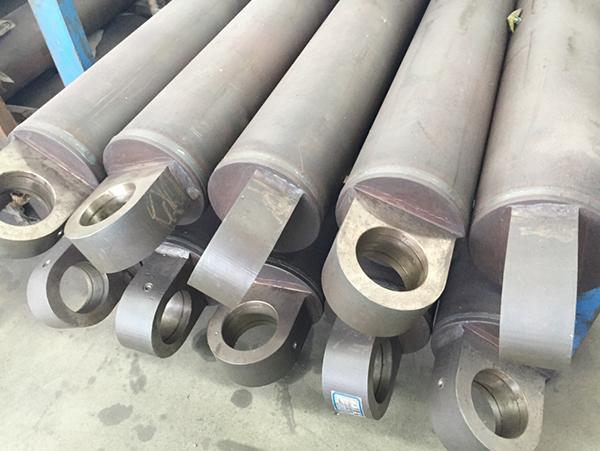

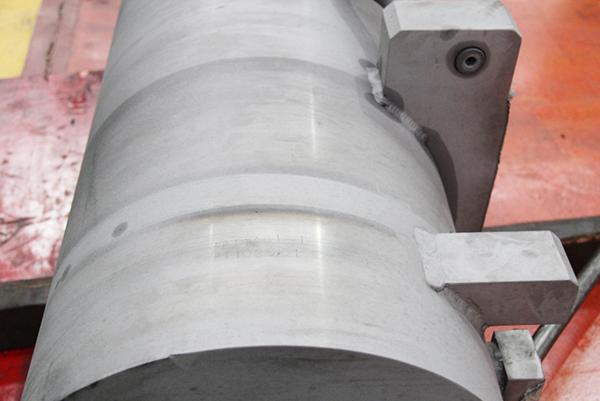

Сварка (головки цилиндров и труб) - снижение напряжения- выявление дефектов сварки - антикоррозийная обработка и хранение. - Сборка
Схема сборки (включая программу заводских испытаний и другие технические документы)－подготовка всех деталей и комплектующих (включая уплотнения, инструменты) - очистка - очистка деталей – подгонка деталей и глубокая чистка деталей - сборка уплотнений и сборка деталей - пометка проверки устройства на заводские испытания -покраска-упаковка - доставка
1. Полировка: пескоструйная обработка, покраска

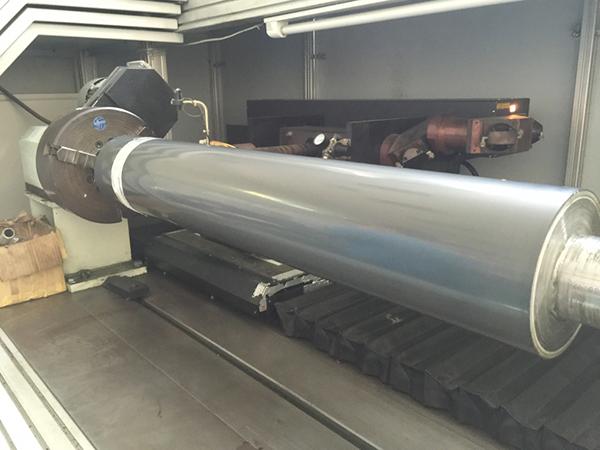

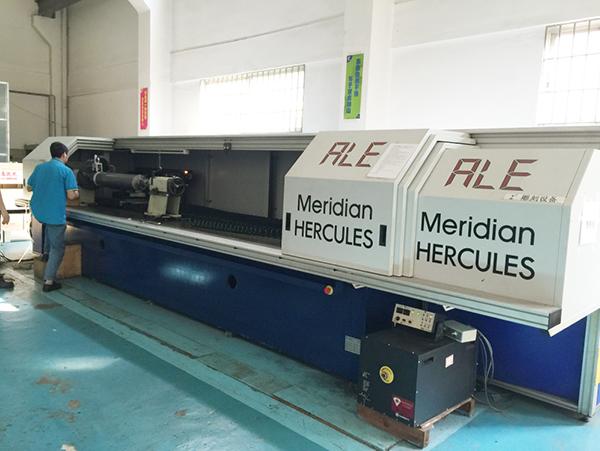

2. Обработка штока поршня: никелевое или керамическое покрытие, распыление сверхзвукового пламени, лазерное напыление, термическое напыление.
