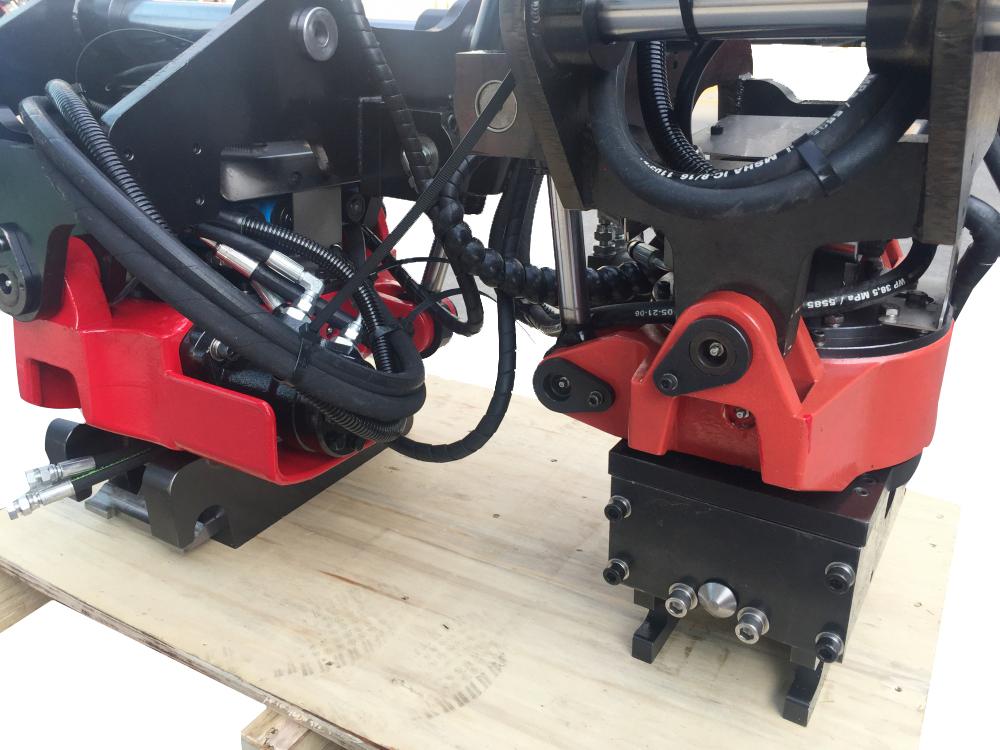

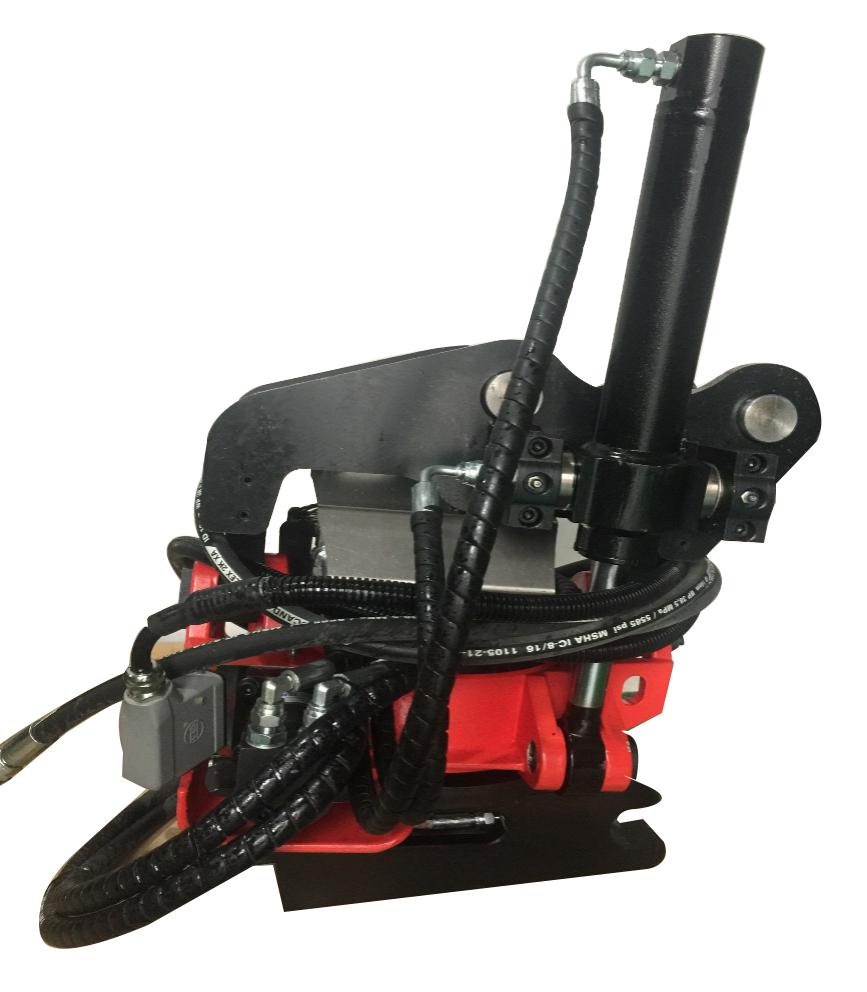

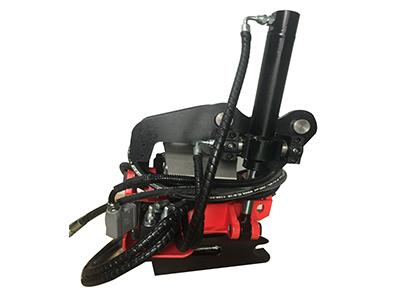

Поворотно-наклонный механизм экскаватора-погрузчика / Тилтротатор для экскаватора-погрузчика
Компания CATSU производит поворотно-наклонный механизм (тилтротатор) экскаватора-погрузчика, который устанавливается на кронштейн. Благодаря вращательной способности на 360 ° и наклону на 40 ° механизм позволяет с легкостью захватывать предметы. Поворотно-наклонный механизм легко управляется при помощи ручного рычага или тумблера экскаватора для эффективности, безопасности и точности работы. Компания может изготовить поворотно-наклонные механизмы на основании требований заказчика для различных видов экскаваторов. Ниже приведены модели механизмов, которые имеют европейский сертификат соответствия.
Поворотно-наклонный механизм экскаватора-погрузчика CT02

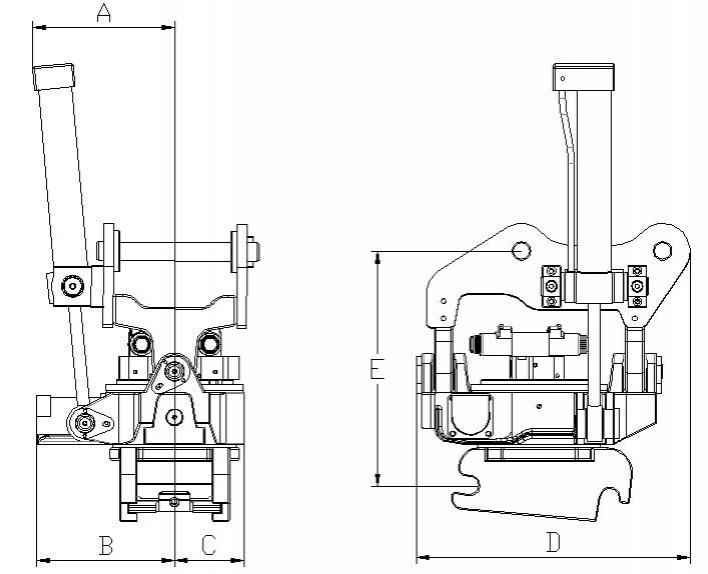

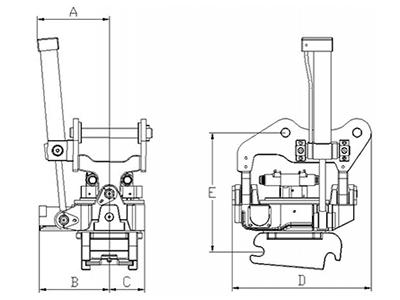

| Ширина А | 245 |
| Ширина B | 234 |
| WidthШирина C | 112 |
| Общая длина D | 720 |
| Конструктивная высота E | 380 |
| Базовый вес | 2-4 t |
| Вес (от) | 120 кг |
| Диапазон наклона | 2×40° |
| Стандартные крепления | S30 S40 |
| MРекомендуемая максимальная ширина ковша | 1000 mm |
| Рекомендуемый гидравлический поток SS5/SS10 | 30 l/мин |
| Рекомендуемый гидравлический поток SS9 Наклон / Поворот | 15/30 15/30 |
| Макс. гидравлическое давление | 22 МПа |
| Макс. натяжение | 26 кНм |
| Макс. усилие отрыва | 30 кНм |
| Макс. момент раскрепления | 36 кНм |
| Крутящий момент | 1700 Нм при 25 МПа |
| Цилиндр поворотно-наклонного механизма двустороннего действия | 6000 Нм |
| Скорость вращения (1 оборот) | 10－25 l/мин |
| Количество точек смазки | 1 |

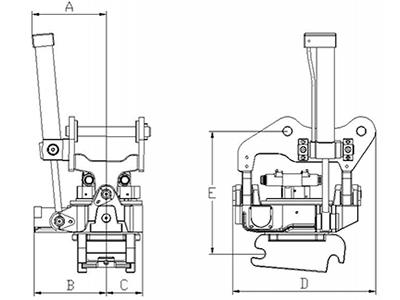

| Ширина А | 380 |
| Ширина B | 230 |
| Ширина C | 270 |
| Общая длина D | 500 |
| Конструктивная высота E | 380 |
| Базовый вес | 4-7 т |
| Вес (от) | 180 кг |
| Диапазон наклона | 2×40° |
| Стандартные крепления | s40 s45 s50 |
| Рекомендуемая максимальная ширина ковша | 1200 мм |
| Рекомендуемый гидравлический поток SS5/SS10 | 40 l/мин |
| Рекомендуемый гидравлический поток SS9 Наклон / Поворот | 15/30 15/30 |
| Макс. гидравлическое давление | 22 МПа |
| Макс. натяжение | 45 кНм |
| Макс. усилие отрыва | 50 кНм |
| Макс. момент раскрепления | 43 кНм |
| Крутящий момент | 3900 Нм при 25 МПа |
| Цилиндр поворотно-наклонного механизма двустороннего действия | 14400 Нм |
| Скорость вращения (1 оборот) | 10－30 l/мин |
| Количество точек смазки | 1 |
